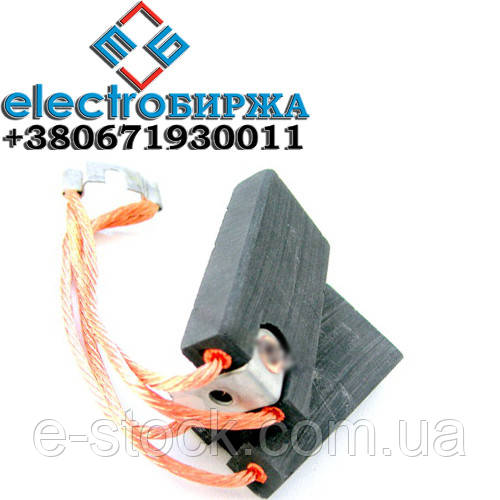

Електрощітки

Електрощітки є складовим елементом токос'емноє пристрою електричних машин і використовуються для передачі електричного струму через ковзний контакт між обертовими і нерухомими частинами електродвигуна.

Класифікація електрощіток:

1. Угольнографитные електрощітки виготовляються з графіту (натурального або штучного), сажі, коксу та їх комбінації з використанням сполучних речовин. До угольнографитным электрощеткам відносяться електрощітки марок Г3, Г20, Г21, Г21А, Г33 та ін., які застосовуються в електромашин постійного і змінного струму, в електродвигунах побутової техніки і електроінструменту і т. п.

2. Меднографитные електрощітки виготовляються з суміші металевих порошків і натурального графіту з використанням (або без) зв'язуючих речовин. До меднографитным электрощеткам відносяться електрощітки марок 611ОМ, М1А, МГ, МГ4, МГС5, МГС20, МГСО, МГСО1М, МГСОА, М1А, МГС51 та ін., які знаходять застосування в електричних машинах, перетворювачах струму, генераторів, асинхронних двигунах, стартерах, моторедукторах, низьковольтних машинах з високою щільністю струму, виконавчих механізмах автомобільного транспорту і т. п.

3. Электрографитированные щітки виготовляються методом високотемпературної обробки (графитации) суміші графіту (натурального або штучного) з сажею, коксом і зв'язувальних речовин. Доэлектрографитированным электрощеткам відносяться щітки марок ЭГ2А, ЭГ4, ЭГ8, ЕГ14, ЭГ13, ЭГ13П, ЭГ141, ЭГ61АК, ЭГ74, ЭГ74К, ЭГ75, ЭГ841К, ЭГ64К та ін., які застосовуються в електромашин, генераторах і тягових електродвигунах ж/д транспорту, в екскаваторах, у металургійній промисловості в генераторах постійного струму тракторів, в електромашин з важкими умовами комутації т. п.

Електрощітки для електродвигунів і генераторів це деталі токос'емноє пристрою ( щіткотримача) з струмопровідного складу ,для здійснення контакту до обертових частин електричних машин.

КОНСТРУКЦІЯ

Виходячи з розмірів, форми граней і спсоба підключення проводу щітки виготовляються наступних варіантів :

Конструкція і тип щіток електричних машин

Номінальні розміри щіток вибираються з ряду: 0,8; 1,0; 1,2; 1,6; 2,0; 2,5; 3,2; 4,0; 5,0; 6,3; 8,0; 10,0; 12,5; 16,0; 20,0; 25,0; 32,0; 40,0; 30,0; 64,0; 100,0; 125,0. Допускається виготовлення щіток з іншими розмірами за погодженням із замовником.

Позначення розмірів щіток повинні відповідати вказаним на кресленні і записуються:/p >

t х a х r ― для одинарних щіток ( 2 х t / 2 ) х a х r для розрізних щіток, де ; t - тангенціальний розмір a - аксіальний розмір r - радіальний розмір

СТРУМОВЕДУЧІ ДРОТИ

Щітки для електричних машин виготовляються з струмоведучих проводом і без нього. Застосовується дріт марки ПЩ ― неізольований, нормальної гнучкості. Довжина струмопровідних проводу вимірюється від найбільш виступаючої частини щітки до центру отвору в наконечнику або до кінця дроту без наконечника.

З'єднання струмопровідних дроти з тілом щітки (закладення) може здійснюватися методами конопатки (К), розвальцьовування (Р), пайки (П) і запресовування (З). Довжина дроту L вибирається по ГОСТ 12232-89 з ряду (мм): 16; 20; 25; 32; 40; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140; 160. Необхідне перетин дроту вибирається залежно від струмового навантаження

НАКОНЕЧНИКИ

Для кріплення струмопровідних дротів до болта щіткотримача на дроті встановлюється наконечник. Основні типи застосовуваних наконечників вказані в таблиці:

Таблиця

Вилочний відкритий (В)	Вилочний закритий (ВГ)	Прапорцевий закритий (ФР)
Пластинчастий відкритий (П)	Пластинчастий закритий (ПГ)	Подвійний відкритий (Д)

Приклади повного позначення наконечників:

• 8ПГ2-10 ― Пластинчастий закритий наконечник діаметром 8 мм під два дроти перетином 10 мм2;
• 5ФГ1-1,5 ― Прапорцевий закритий наконечник з діаметром 5 мм під один провід перетином 1,5 мм2.

НАКЛАДКИ

Для запобігання викришування верхній поверхні щітки під дією натискного пальця щіткотримача застосовуються спеціальні накладки. Типи застосовуваних накладок вказані в таблиці:

Позначення	Загальний вигляд	Найменування і характеристика накладки	Застосування
ПК-1		Зігнута під прямим кутом, з наполегливою отвором або без нього під натискний палець	Для радіальних щіток з натискними пристроями різних конструкцій
ПК-2		Те ж, що і НК-1, але з виступом для обмеження зносу щітки	Для радіальних щіток з обмеженням зносу
ПК-3		Зігнута під гострим кутом	Для реактивних волочащихся і радіальних щіток
ПК-4		Те ж, що і ПК-3, але з виступом для обмеження зносу щітки	Для реактивних волочащихся і радіальних щіток з обмеженням зносу
ПК-5		Зігнута під прямим кутом, з наполегливою отвором і двома виступами для обмеження зносу щітки	Для радіальних нерозрізних щіток з натискними пристроями різних конструкцій і обмеження зносу
ПК-6		Гумова накладка з двома або чотирма отворами	Для радіальних щіток, що працюють при великих вібраціях

Якість роботи щіток на колекторі (комутації) визначає якість всієї машини в цілому і її надійність в експлуатації:вартість ремонту та експлуатаційні витрати.

Основні характеристики електрощіток
